BASE DE DATOS ESPACIAL “diagnostico_final”

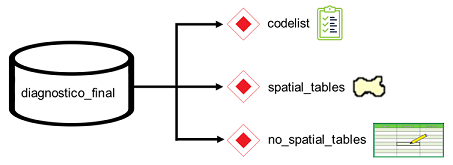

En términos generales, “diagnostico_final” es una base de datos espacial con codificación “UTF8”, conformada por tres esquemas o grupos: “codelist” (listas de valores utilizadas), “spatial_tables” (tabla de valores del análisis sobre las comunidades autónomas), y “no_spatial_tables” (tablas con los datos alfanuméricos recopilados), cada una con 12, 01 y 06 tablas respectivamente.

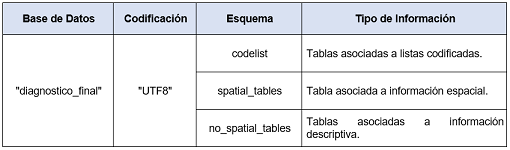

A continuación se muestra la estructura de esta base de datos:

Relaciones Entre Tablas

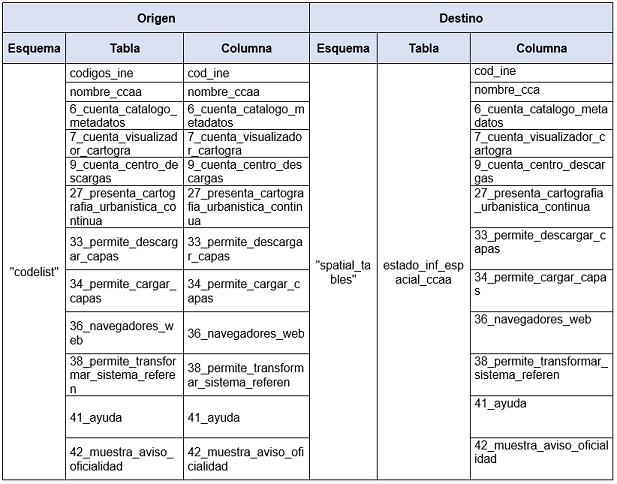

En la base de datos existe una restricción de clave ajena o integridad referencial entre 12 campos de la tabla “estado_inf_espacial_ccaa” del esquema “spatial_tables” y 12 tablas del esquema “codelist”; esta restricción obliga a que en los 12 campos de la tabla “estado_inf_espacial_ccaa” se utilicen únicamente los valores registrados en las 12 tablas del esquema “codelist”, de ahí la denominación de “listas codificadas”, de tal manera que no se pueda ingresar cualquier valor en los campos con “integridad referencial”.

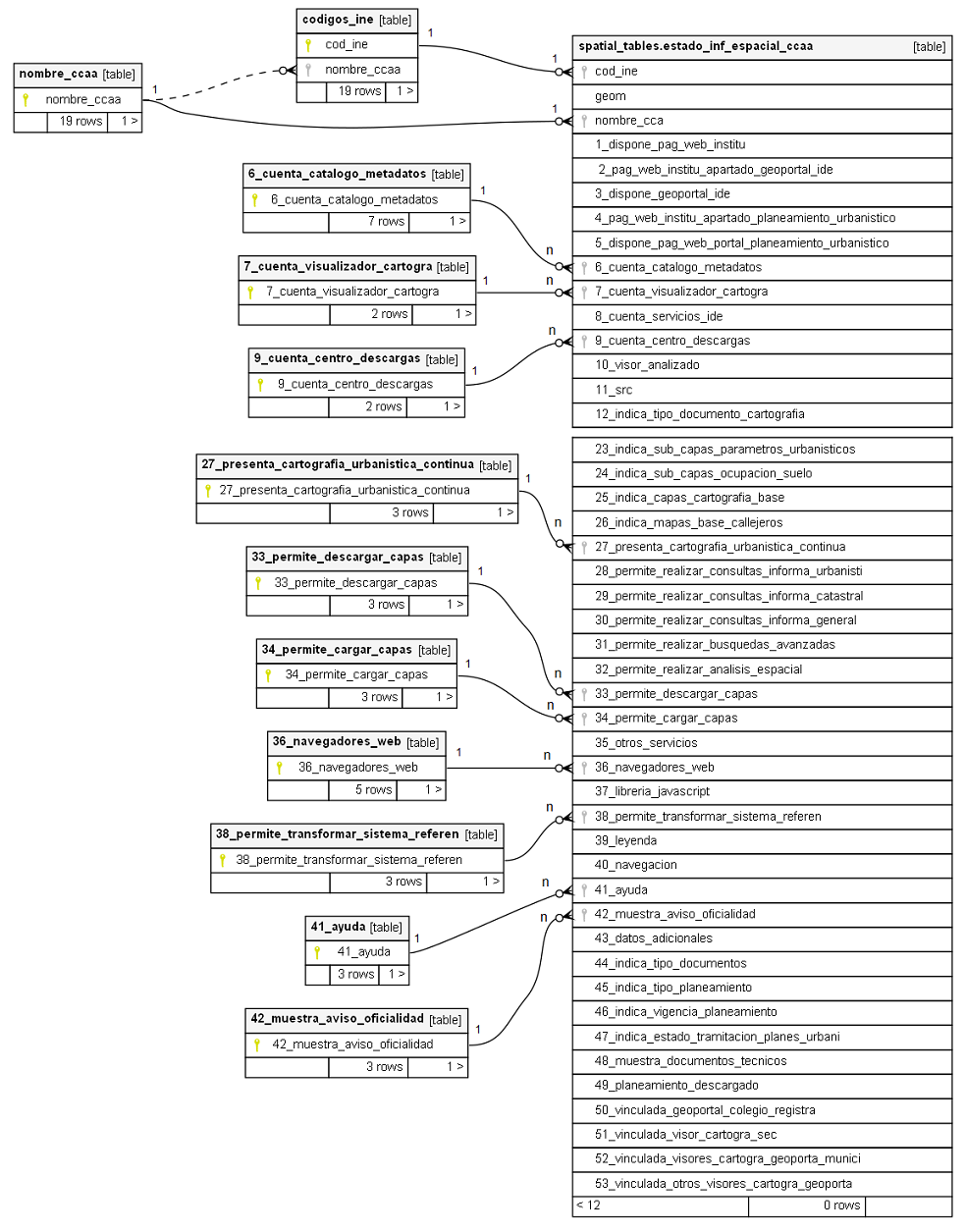

A continuación se muestra la relación existente:



Fuente: Figura creada con el software libre “SchemaSpy”, versión “6.1”.



Tablas sin Relaciones

En la base de datos las tablas que no cuentan con relación alguna, son las del esquema o grupo "no_spatial_tables", ya que sirven como información complementaria.
